| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| MGN9H | 9 | 6.5 | 6 | 3.5 | 3.5 | 20 | 7.5 | M3×8 | 2.55 | 4.02 | 19.60 | 18.62 | 18.62 | 0.026 | 0.38 | ||

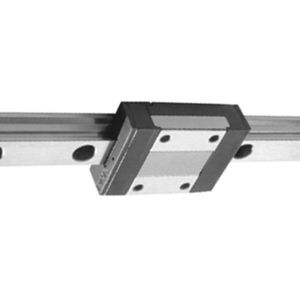

优势特点：MGN9H为微型系列导轨，组合高度为10mm，安装孔尺寸为15*16，直线导轨运动时摩擦力非常小，只需较小的动力，便能使机台运动，明显大幅度机台电力损耗量，且因摩擦产生的热量很少，是适用于高速，频繁启动和换向的运动部件。

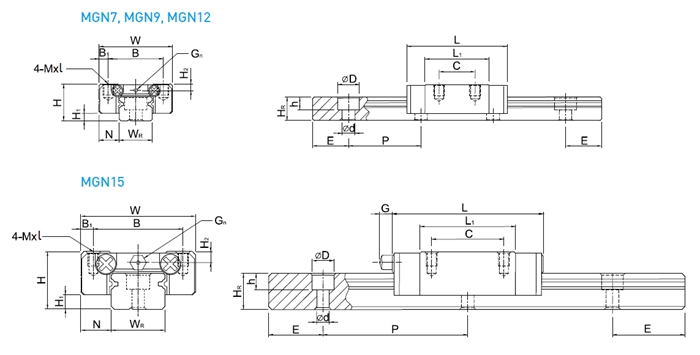

| 型号 | 组件尺寸(mm) | 滑块尺寸(mm) | |||||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | G | Gn | M×L | H2 | |||||||||||||
| MGN9H | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 16 | 29.9 | 39.9 | - | Ø1.4 | M3×3 | 1.5 | ||||||||||||
